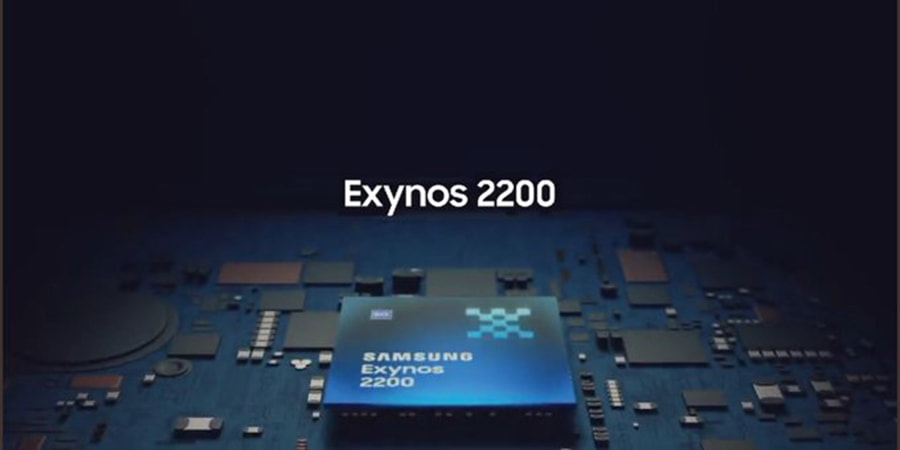

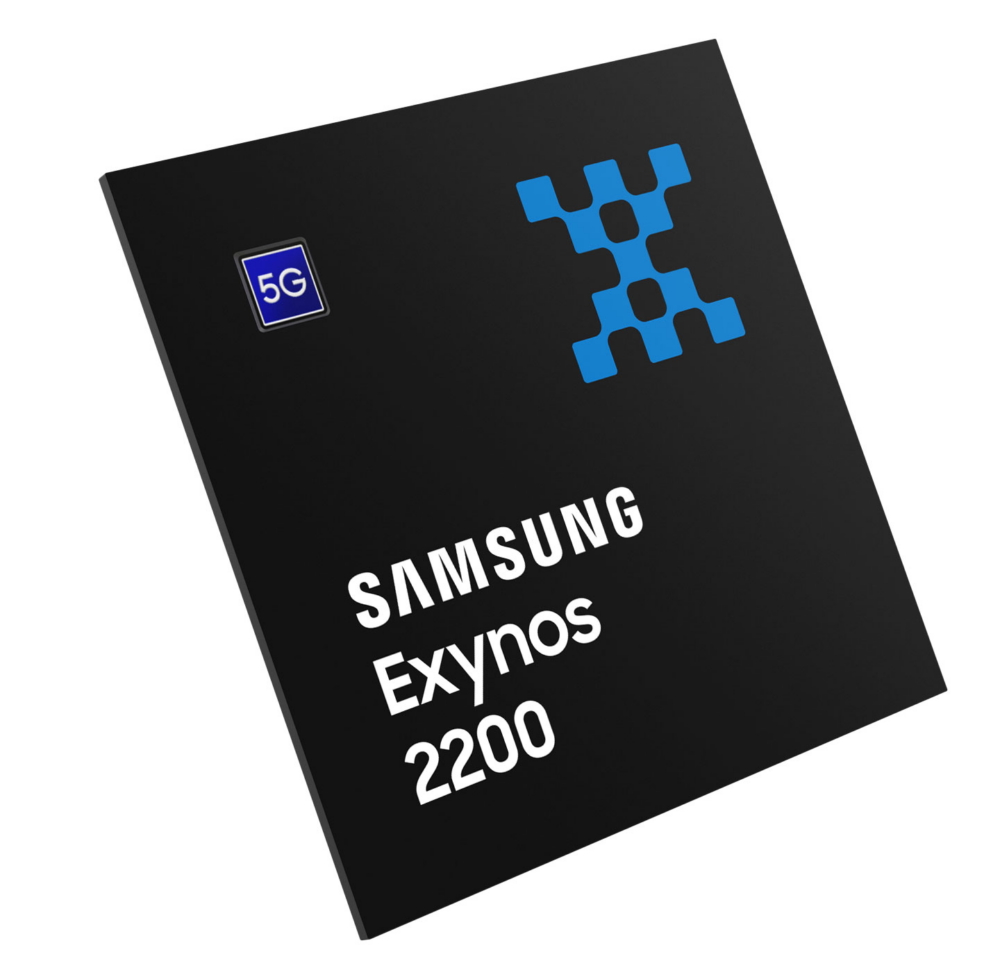

【锚思科技讯】很突然，三星今天宣布推出其新的高端移动处理器Exynos 2200。这是一款全新设计的移动处理器，具有基于三星Xclipse图形处理单元（GPU）的强大AMD RDNA 2体系结构，是业界首款支持硬件加速光线追踪的移动处理器。

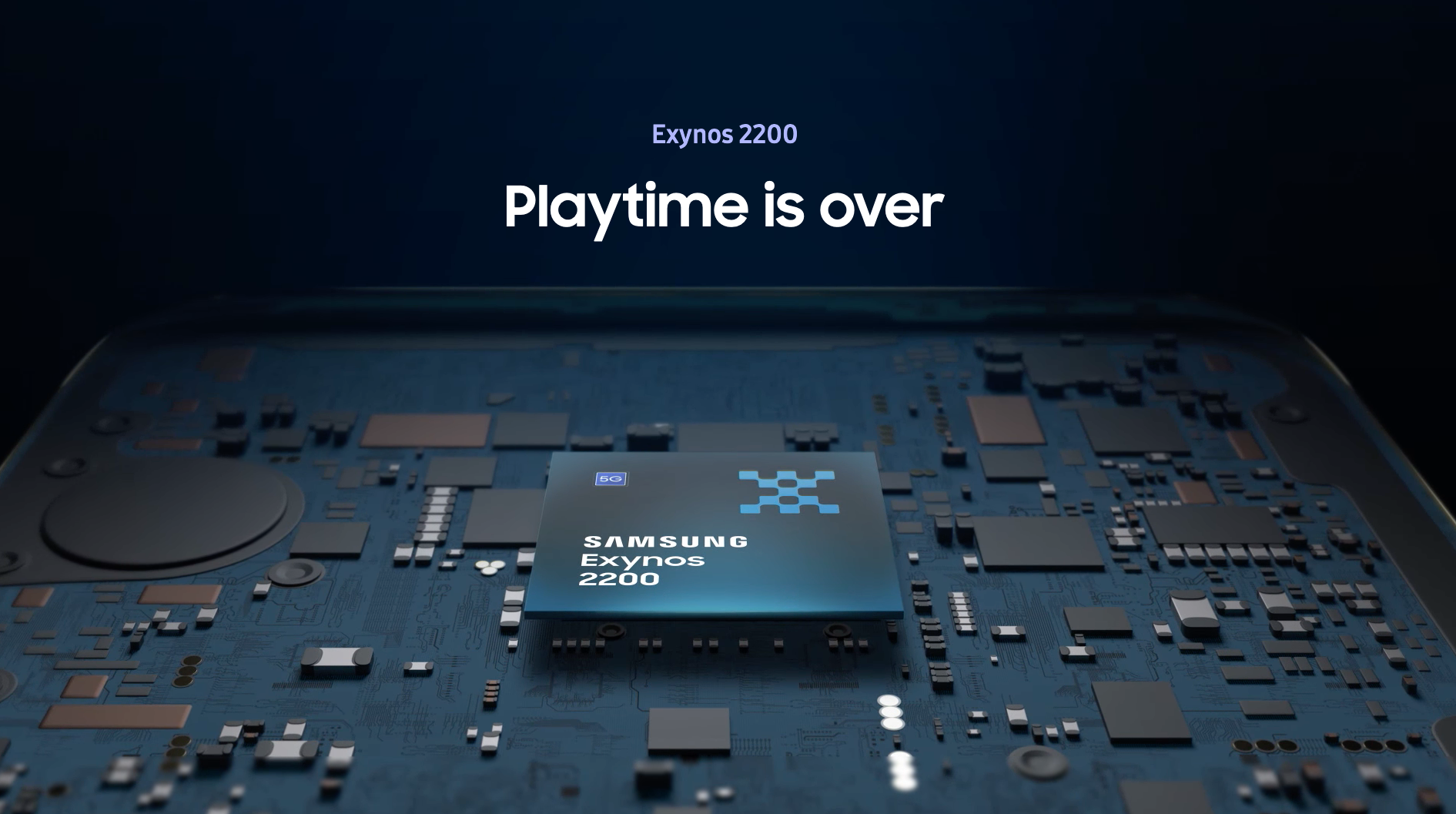

Xclipse GPU是一种独一无二的混合图形处理器，位于控制台和移动图形处理器之间。Xclipse是代表Exynos的“X”和单词“eclipse”的组合。像日食一样，Xclipse GPU将结束旧的移动游戏时代，并标志着激动人心的新篇章的开始。
Xclipse以高性能AMD RDNA 2体系结构为主干，继承了硬件加速光线跟踪（RT）和可变速率着色（VRS）等高级图形功能。
光线跟踪技术可以模拟光在现实世界中的物理行为。通过计算光线从曲面反弹时的运动和颜色特征，光线跟踪为图形渲染场景生成逼真的照明效果。为了在移动设备上提供最沉浸式的图形和用户体验，三星与AMD合作，在移动GPU上实现了业界第一个硬件加速光线跟踪。
可变速率着色是一种优化GPU工作负载的技术，允许开发人员在不影响总体质量的区域应用较低的着色速率。这给了GPU更多的空间来处理对玩家来说最重要的区域，并提高帧速率以实现更流畅的游戏体验。
此外，Xclipse GPU还配备了各种技术，如高级多IP调速器（AMIGO），可提高整体性能和效率。
AMD Radeon Technologies Group高级副总裁David Wang表示：“AMD RDNA 2图形体系结构将节能、先进的图形解决方案扩展到个人电脑、笔记本电脑、控制台、汽车，现在扩展到手机。三星的Xclipse GPU是Exynos SoCs中多代AMD RDNA图形的首个成果。”。
Exynos 2200是市场上最早集成Arm最新Armv9 CPU核心的产品之一，在安全性和性能方面比Armv8有了实质性的改进。

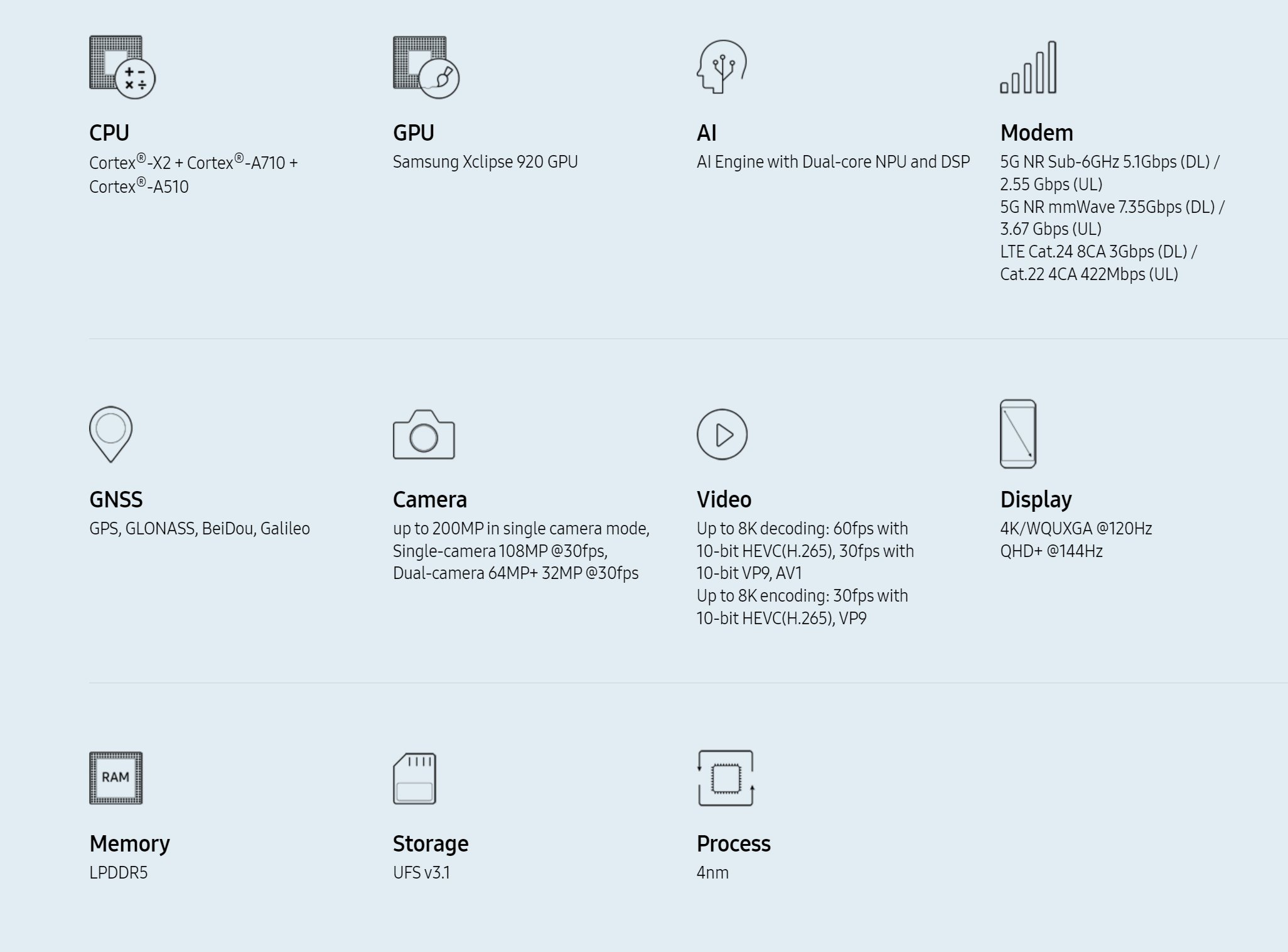

Exynos 2200的八核CPU采用三丛集架构设计，由一个Arm Cortex-X2超大核、三个Cortex-A710大核和四个节能Cortex-A510小内核组成。
Exynos 2200的NPU的性能比上一代提高了一倍，允许更多的并行计算，提高了AI性能。除了节能的INT8（8位整数）和INT16外，NPU现在还提供更高精度的FP16（16位浮点）支持。
Exynos 2200集成了快速3GPP版本16 5G调制解调器，支持sub-6GHz和毫米波（毫米波）频段。使用E-UTRAN新的无线电-双连接（EN-DC），它利用4G LTE和5G NR信号，调制解调器可以将速度提高到10Gbps。
为了安全起见，Exynos 2200配备了集成安全元件（iSE），用于存储私有加密密钥，并充当RoT（信任根）的角色。此外，UFS和DRAM的内联加密硬件也得到了增强，用户数据加密仅在安全域内安全共享。
Exynos 2200的图像信号处理器（ISP）体系结构经过重新设计，可支持高达2亿像素（MP）的超高分辨率。以每秒30帧（fps）的速度，ISP在单摄像头模式下支持高达108 MP，在双摄像头模式下支持64+36 MP。它还可以连接多达七个单独的图像传感器，同时驱动四个，用于高级多摄像头设置。对于视频录制，ISP支持最高4K HDR（或8K）分辨率。
与NPU一起，ISP使用先进的内容感知AI摄像头，以获得更精确、更逼真的结果。在拍摄照片时，基于机器学习的人工智能相机可以识别场景中的多个对象、环境和人脸。然后应用颜色、白平衡、曝光、动态范围等的最佳设置，生成专业级质量的图像。
凭借对8K分辨率的支持，Exynos 2200的高级多格式编解码器（MFC）使视频真正成为现实。它以240fps的速度解码4K或60fps的速度解码8K视频，以120fps的速度编码4K或30fps的速度编码8K视频。此外，MFC集成了省电的AV1解码器，使播放时间更长。高级显示解决方案的特点是HDR10+为图片增加了更多的动态范围和深度，并提供高达144Hz的刷新率，以便在滚动或玩游戏时获得更灵敏、更流畅的过渡体验。
Exynos 2200目前正在量产。
Exynos 2200的CPU部分和天玑9000、骁龙8一样，只是频率要低一点（猜测可能是看到了骁龙8发热问题严重就限制了频率），也就是说CPU性能上可能比不上天玑9000和骁龙8。GPU是Exynos 2200最大的亮点，也是最受期待的地方，目前还没有相关的性能数据，这一点值得期待。
三星的4nm工艺真的是。。。
连三星自己都没信心能够控制好发热！！！
