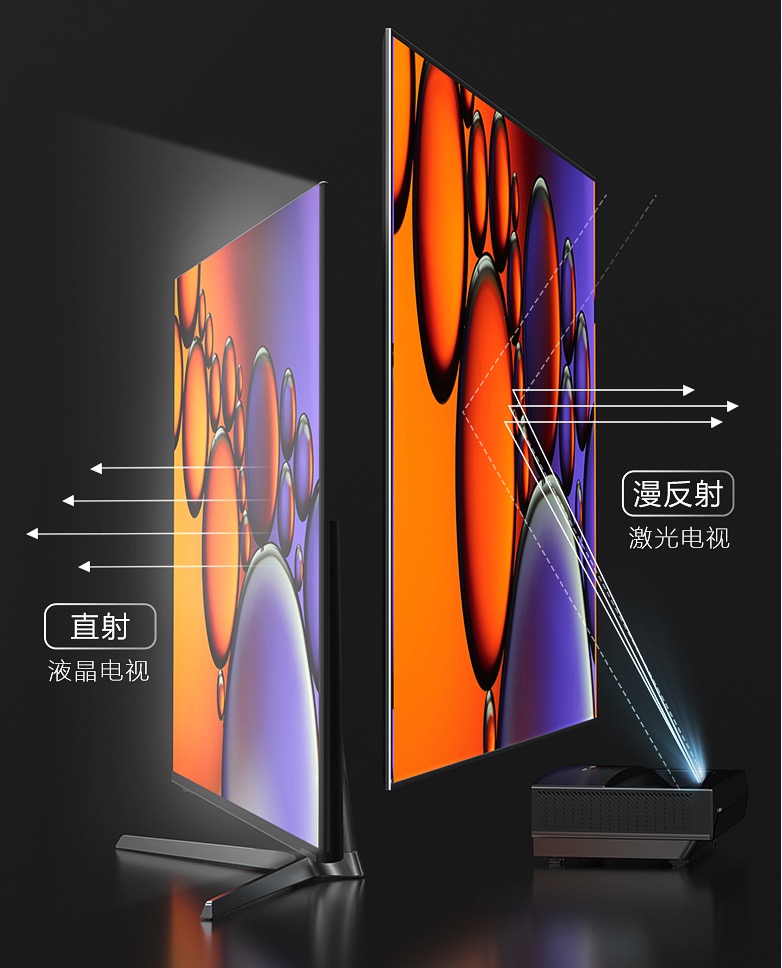

锚思科技科普】最近几年,家用投影仪成为了很多家长、在外租房人士的首选观影设备。这主要是因为投影仪本身的成像方式比电视机更护眼,家长给孩子看动画片的时候还可以有效保护视力。而对于在外租房的用户而言,投影仪的体积比电视机小,占用空间小,不会成为搬家的负担,成像画面尺寸可调,观影效果比电视机更出色。

一次一个小科普:浅析LCD投影技术

目前市面上的家用投影主要分为LCD投影和DLP投影,其中DLP的基本原理我之前的文章介绍过,这里就不多说了。今天我们简单聊聊LCD投影的基本原理。

基本原理

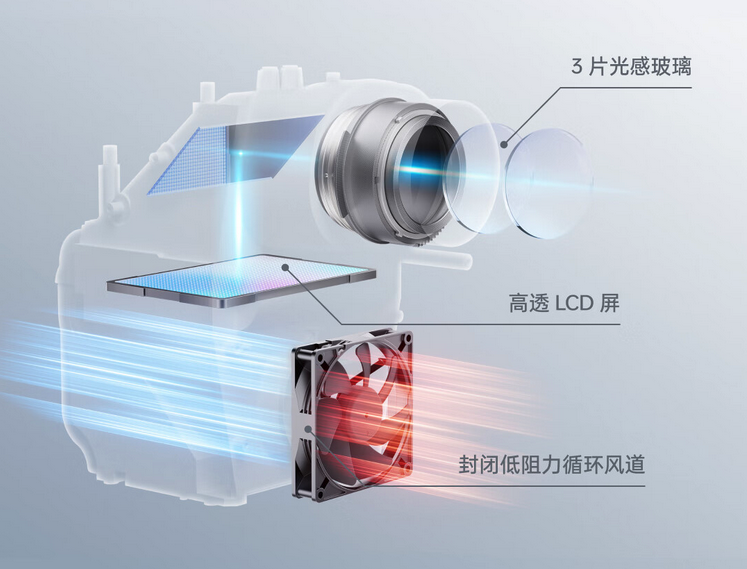

投影的核心部件是光源、液晶面板及驱动电路、光学系统等部分组成。

其中光源以LED和激光光源为主,家用投影主要是LED光源,稳定寿命长,亮度较激光光源低。

一次一个小科普:浅析LCD投影技术

液晶面板及驱动电路就很好理解了,和我们日常使用的液晶屏的成像原理是一样的,利用液晶的光电效应,即液晶分子的排列在电场作用下发生变化,影响其液晶单元的透光率或反射率,从而影响它的光学性质,产生具有不同灰度层次及颜色的图像。这个部分主要负责将数字信号转换成图像。

光学系统则包括照明系统、分色合色系统、投影成像系统等,将光源分离成R、G、B三种色彩,让它们分别照射一次液晶面板,再将照射过来的光线合并为一,并通过投影镜头投射到屏幕上。

简单来说就是光源——分色——液晶面板——合色——投影镜头——屏幕成像

目前LCD投影根据LCD面板的数量可以分为单LCD和3LCD。早期的LCD投影都是单LCD,在一块LCD面板上处理R、G、B三种色彩的图像,并合成为一投射到荧幕上。这种LCD投影机造价低,但成像质量、色彩饱和度、亮度都不是很好,画面泛白严重。不过随着光源、液晶屏技术的提升,单片式LCD投影的亮度也可以达到800CVIA,白天也可以获得出色画面效果。

一次一个小科普:浅析LCD投影技术

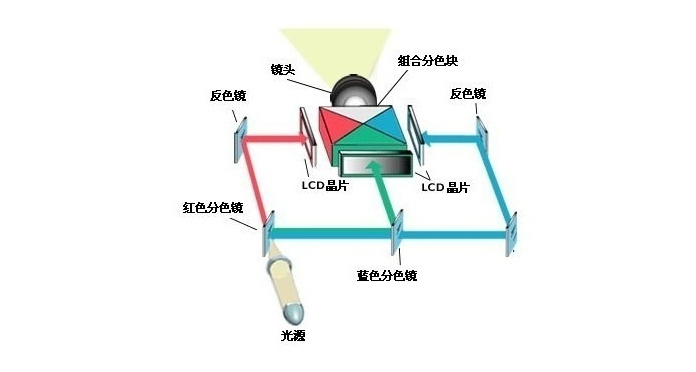

3LCD投影则是将光源分出的RGB三色分别透过不同的LCD面板,再通过合色棱镜合而为一,最后投射到荧幕上。有效提升画面清晰度、色彩更艳丽,亮度也大幅度提升,是目前主流的投影光机系统,当然售价也更高。

对比DLP投影

相比于DLP投影而言,LCD投影的分辨率取决于液晶面板的固有分辨率,相比于DLP投影通过DMD光学反射系统抖出来的分辨率,实际显示效果更细腻,颗粒感更低。

DLP投影产品还普遍存在一个问题,低尺寸显示芯片抖高分辨率。用0.33"DMD抖1080P分辨率,通过芯片高速抖动模拟出1080P分辨率,和真实的1080P分辨率差别还是很大的。但在宣传上说自己可以投1080P分辨率,很容易上当。下面是不同尺寸DMD芯片对应的分辨率:

480P分辨率对应的是0.23"DMD显示芯片

720P分辨率对应的是0.33"DMD显示芯片

1080P对应的是0.47"DMD显示芯片

原生4K投影仪对应的是1.38"DMD显示芯片

LCD投影就诚实多了,说多少的分辨率就是多少,是不能通过捷径来模拟更高分辨率画面的。

PS:很多厂商会在产品介绍的时候说自家产品支持4K、8K解码,看起来很厉害,其实投影分辨率只有720P,只是能播放高码率视频内容,并不代表投出来的画面清晰度。这一点要注意。

关于亮度

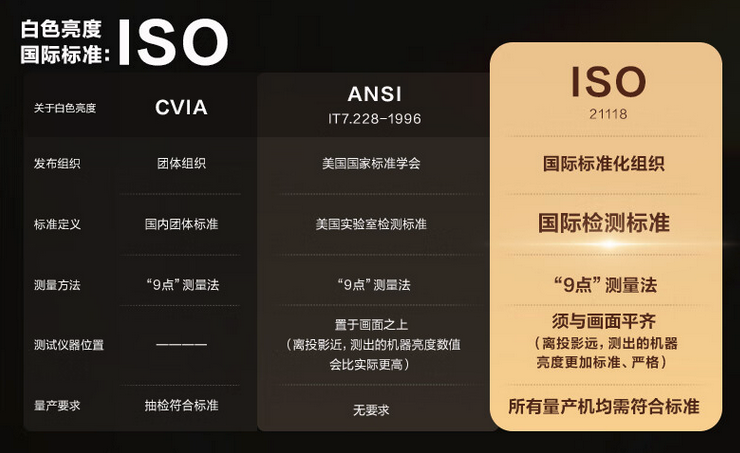

目前市面上有多种亮度标准,例如ISO、ANSI、CVIA等。他们之间没有明确的换算比例,因为测量标准不同。不过,一般而言500 ANSI以内的只能晚上或较暗环境下才能获得不错的画面效果。

一次一个小科普:浅析LCD投影技术

500-1000 ANSI的话白天也可使用,环境光对于画面亮度、色彩、对比度的影响还是很大,建议拉上窗帘使用。

1000 ANSI以上亮度就可以是适用多种光线条件了,白天也能获得不错的观影效果。

当然这一切还要考虑的投射距离、画面尺寸、幕布材质等因素。建议不要购买500 ANSI亮度以下的机器,晚上用的比较多的话500-1000 ANSI就够了。白天也会用的话最好1000 ANSI以上。需要投射百寸巨幕建议2000 ANSI左右的亮度。

其他配置

现在的家用投影都内置一套系统,也可以理解为内置一个机顶盒,里面有海量的资源。也正式这个原因,CPU、内存、闪存的配置不好的话可能会在系统流畅性、视频画面流畅性、视频画面质量等方面影响使用体验。

因此在选购的时候也要看这些配置,使用频率不高的话2GB+16GB的存储组合就够用了,如果使用频率比较高,且要装一些软件的话,内存和闪存自然是越大越好。

其他优秀功能

现在的投影仪的功能真的是越来越丰富了,也简化了我们的使用方式。比如自动梯形校正、自动对焦、MEMC运动补偿等。最大限度满足不同使用环境,同时也让我们可以快速上手,就像买了一台电视机一样,不需要增加额外的学习成本。

总结

LCD投影技术已经非常成熟,千元左右就可入手一款非常不错的LCD投影,当然这个价位基本上都是1080P这个级别分辨率的了。

有些投影仪厂家很鸡贼,用一些数额大的数据来撑场面,对于投影仪产品不是很了解的用户就会被骗,在购买的时候一定要看准物理分辨率、亮度、对比度等硬性参数。再有就是用户的实际体验,有不少参数漂亮,实际体验差到不行的产品。
