【锚思科技讯】EVGA的GeForce RTX 3090 Ti KINGPIN是其两款具有完整的GA102 GPU内核独显中的一款，专为LN2超频设计。

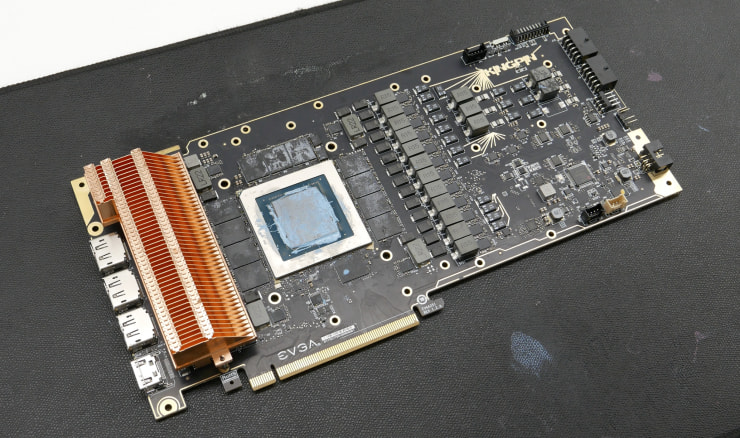

EVGA团队的超频爱好者Biso Biso和韩国（Republic）的极限超频爱好者已经分享了GeForce RTX 3090 Ti KINGPIN的完整PCB的第一张图片。PCB是一个工程奇迹，采用了28相VRM设计。
这是第二个具有双16针连接器的显卡，需要至少六个8针连接器才能适配16针电缆。这允许通过TGP向卡提供高达1275W的功率，实际TGP应接近550W，只有自定义BIOS才能解锁更高的功率限制。这是意料之中的，因为EVGA的目标是LN2和极限超频。

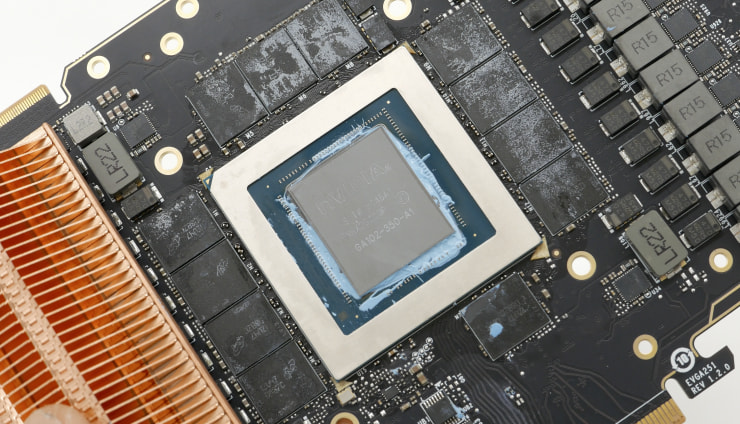

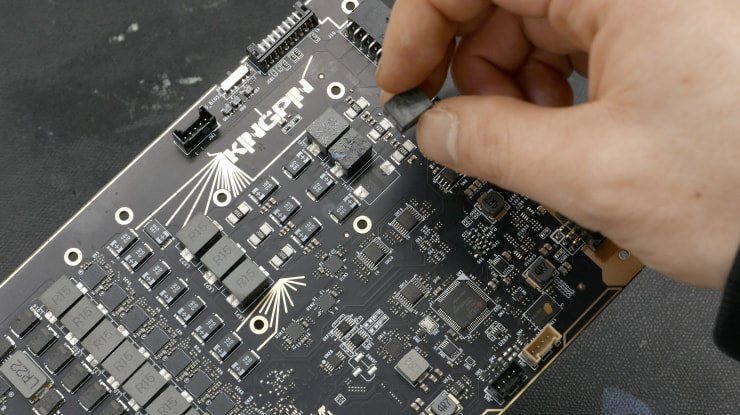

PCB本身具有几个覆盖VRM的纯铜散热器。有一个三重BIOS，应具有正常、OC和LN2配置文件，同时还包括PROBIT支持，允许您同时分析多个GPU功耗指标。更有趣的是，PCB在运输过程中确实损坏了，一个电感器脱落的，只需进行简单的焊接即可修复。EVGA GeForce RTX 3090 Ti KINGPIN上的完整GA102-350 GPU已经过打磨，目前正在为LN2超频做准备，以打破一些世界纪录。
PCB的变化还意味着现有的Hydro-Copper水封将与新卡不兼容，这意味着计划升级到“Ti”型号的用户将不得不购买全新的水封。这张卡的定价预计会比参考型号1999美元的价格高出很多。
