【锚思科技讯】英伟达的下一代游戏显卡Ada Lovelace GPU将在今年晚些时候推出。关于下一代显卡的命名可能会有一些变动，因为不少泄密者模棱两可地使用xx80/xx90来描述新卡，如果是RTX40系列的话完全没有必要这么做。
之所以会越过“40”可能是因为“4”的意义并不是很好，有不少厂商在产品迭代的时候会故意跳过这个数字。当然这一切只是猜测。

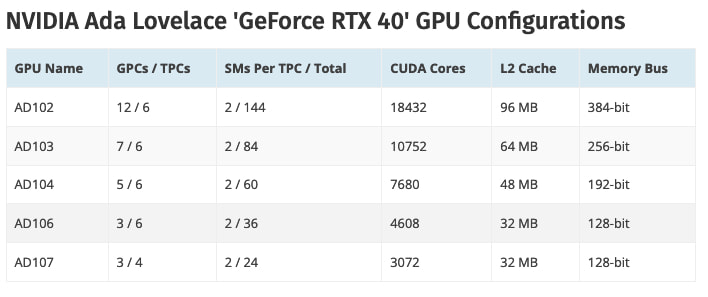

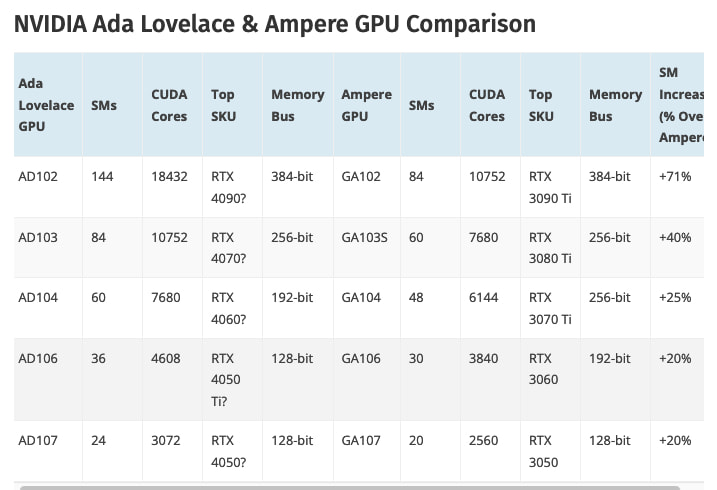

回到Ada Lovelace GPU的硬件规格上，据泄密者kopite7kimi称，旗舰版GA102游戏芯片将支持144SM，比现有的GA102 GPU增加71%，并拥有高达18432个CUDA核心。

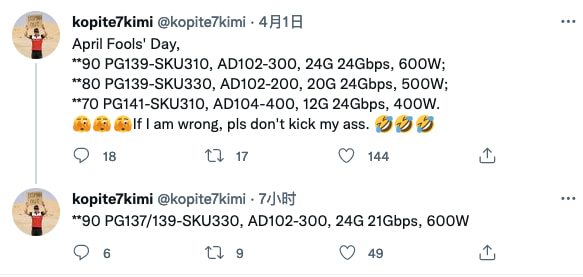

RTX xx90对应PG137/139-SKU330代号的PCB板，采用AD102-300核心，匹配24GB GDDR6X显存，显存频率21Gbps，功耗提升到600W。
RTX xx80对应PG139-SKU330代号的PCB板，采用AD102-200核心，匹配20GB GDDR6X显存，显存频率24Gbps（可能有误），功耗提升到500W。
RTX xx70对应PG141-SKU310代号的PCB板，采用AD104-400核心，匹配12GB GDDR6X显存，显存频率24Gbps（可能有误），功耗提升到400W。
这些都是参考版和创始人版的设计。参考设计提供给AIB，作为其定制模型的参考，而FE设计仅限于参考模型。

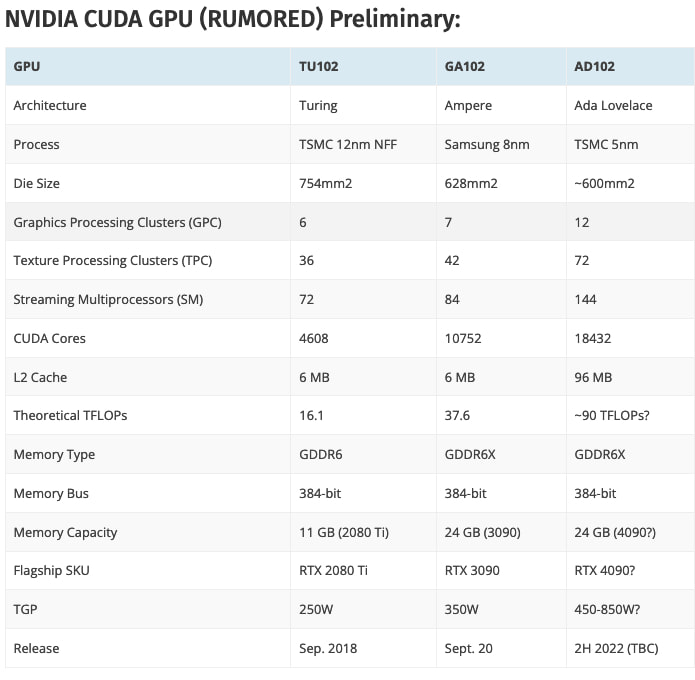

据称，该图形卡保留了24GB的存储容量，同时在384位总线接口上提供了21Gbps的存储速度。这与旗舰产品Ampere GeForce、GeForce RTX 3090 Ti的内存设计相同，其带宽应为1004 Gb/s。
至于电源输入，该卡将配备一个TGP额定值高达600W的PCIe Gen 5连接器。如果你运行的是较旧的PSU，则需要一个4x8针到1x16针适配器；如果你有兼容的电源，则需要一个单独的Gen 5到Gen 5连接器。
英伟达Ada Lovelace GPU预计将在2022年下半年推出，供应和定价将与现有的卡相似。
