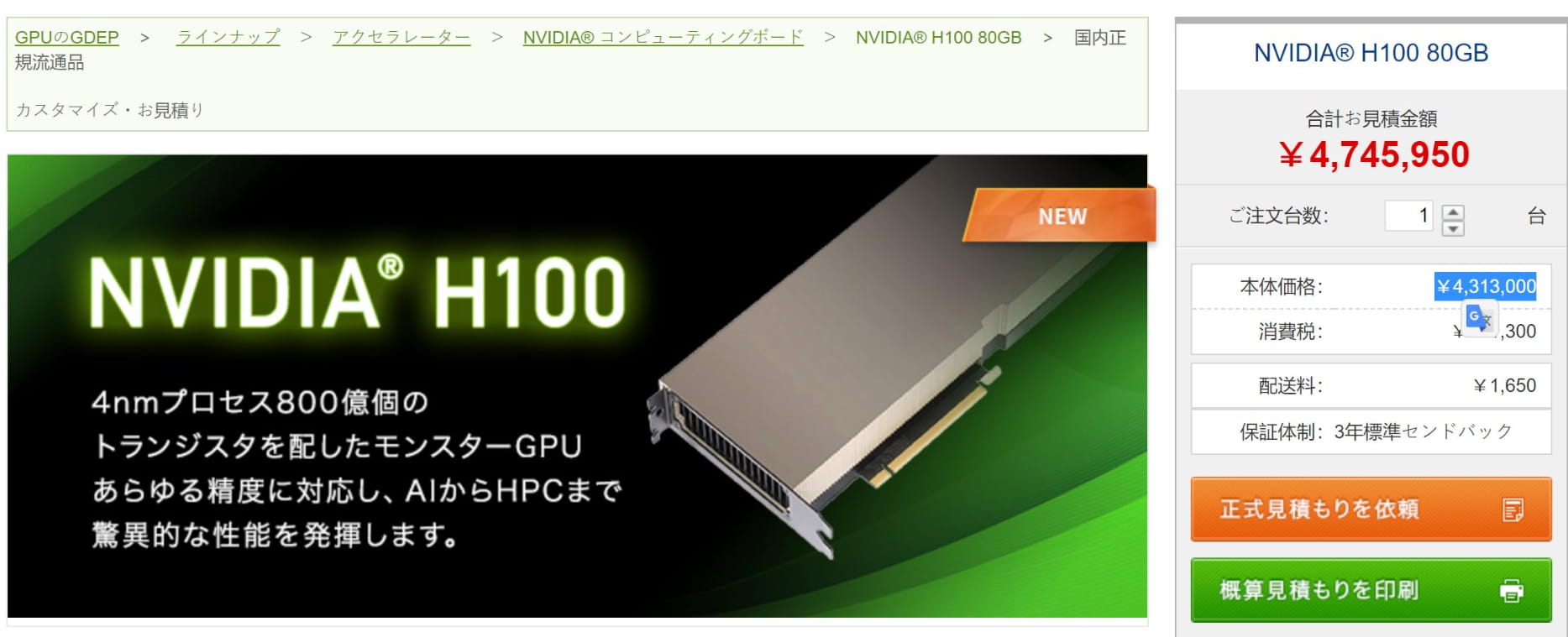

【锚思科技讯】据Videocardz报道，一家日本零售商挂出了NVIDIA最新的H100 Hopper加速计算卡，标价4745950日元，月合人民币24.16万元。

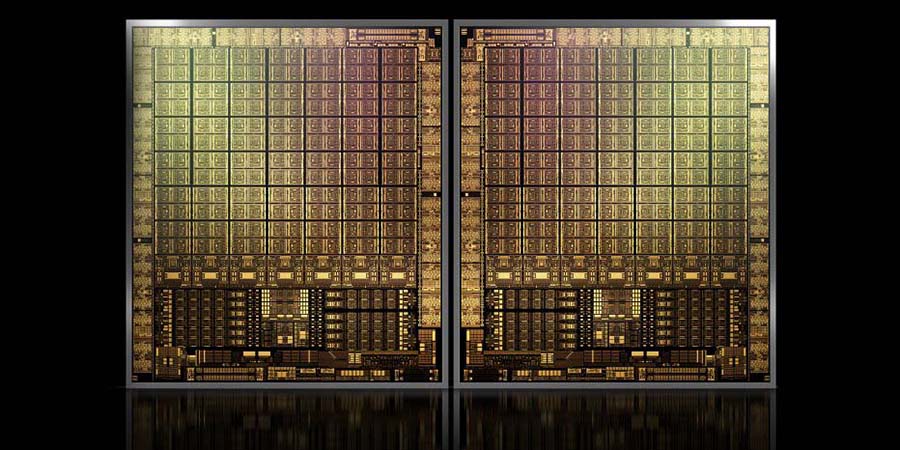

H100 Hopper加速计算卡采用台积电4nm工艺，CoWoS 2.5D晶圆级封装。单芯片设计，集成800亿个晶体管。

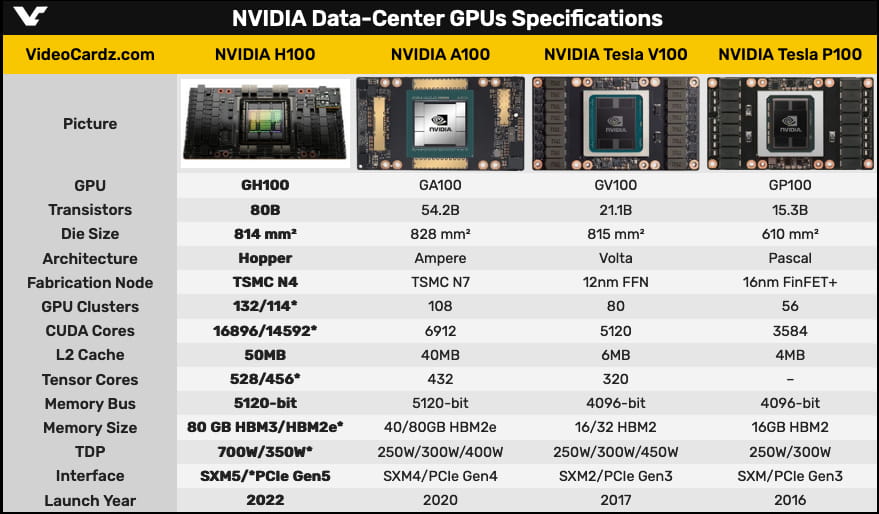

H100 Hopper在今年的GTC上发布，但预计要到今年下半年才能上市。这一新的数据中心解决方案是NVIDIA第一款采用TSMC 4nm处理技术的GPU。它有800亿个晶体管封装在814mm²的芯片中。 配备80GB HBM2e显存，拥有高达2TB/s的带宽，配备PCIe Express 5.0接口。
这是第一个使用该接口的NVIDIA卡。它的CUDA内核也比SXM的版本少：14592而不是16896，但这两种配置都不是GH100 GPU的完整版。此外，H100 PCIe机型采用HBM2e内存，而不是SXM机型的HBM3。该卡上的TDP也被限制为350W，这是SXM实现所需功率的一半。
完整版有8组GPC(图形处理器集群)、72组TPC(纹理处理器集群)、144组SM(流式多处理器单元)，而每组SM有128个FP32 CUDA核心，总计18432个。
