【数码爱好者讯】虽然此次苹果发布会没有推出期望值最高的iPhone 12系列手机，但A14芯片的亮相也在一定程度上给我们一丝慰藉。随着iPad Air 4首发A14处理器的消息公布，台积电5nm工艺能带来多少性能提升、降低多少功耗成为了业界关注的重点。
据台积电官方消息，5nm工艺能够带来15%的性能提升和30%的功耗下降。有如此优秀的表现，其成本自然也不会低。

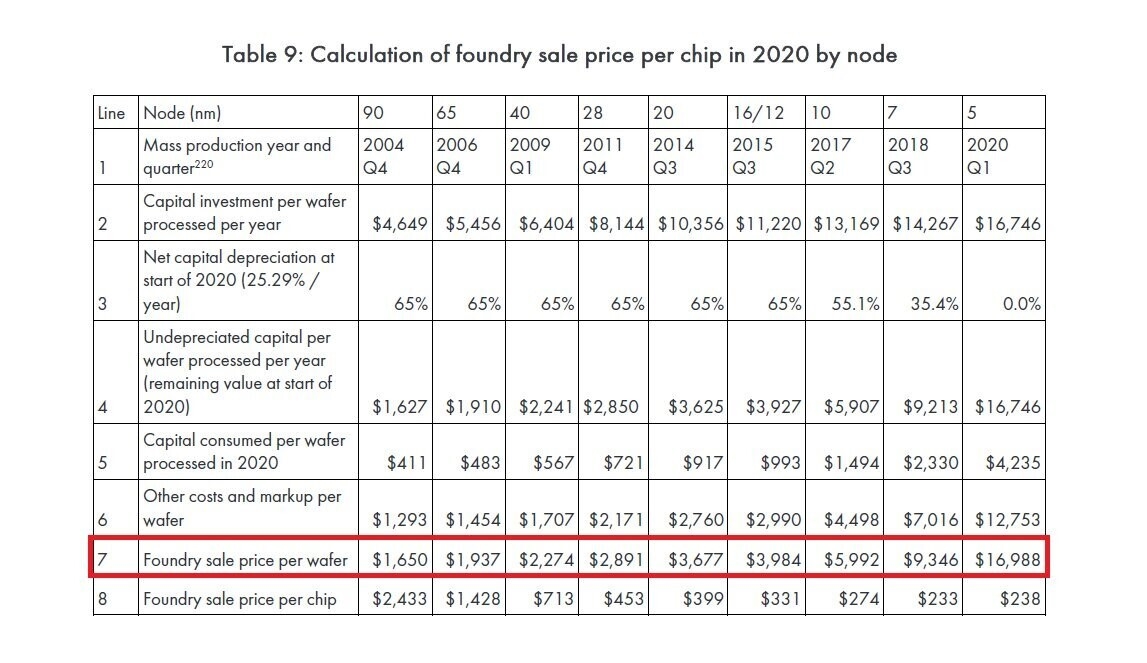

半导体业内人士chiakokhua以一颗类似NVIDIA P100规模的芯片（面积610平方毫米、907亿颗晶体管）为参照，汇总了它在台积电工艺节点下的晶圆和芯片销售价格。
5nm晶圆单片的代工销售价约是16988美元，对比7nm（9346美元），涨幅超80%。
5nm晶圆贵的原因在于工艺复杂，EUV多达14层，每一层都要动用ASML的Twinscan NXE光刻机，这台设备单价就超1.2亿美元。
当然，由于5nm工艺晶体管密度大增，同是300mm（12寸）晶圆能切割出来的芯片也多了不少，所以分摊到单颗芯片的代工价，其实只有238美元，比7nm的233美元只贵了5美元。所以，5nm在成本上来说并没有给厂商带来太多的压力，目前不能大规模采购5nm工艺芯片的主要原因还是台积电的5nm产线已经满载。
目前，5nm工艺正处于大规模量产初期，随着时间的推移，技术会越来越成熟，良品率会逐步拉升，所以后期的成本会慢慢的降下来。
