联发科天玑9000发布 全球首发台积电4nm工艺 安兔兔100W+

2021-11-19 作者:小二郎 点击量:886
高通 天玑9000 骁龙8 Gen 1 联发科 台积电

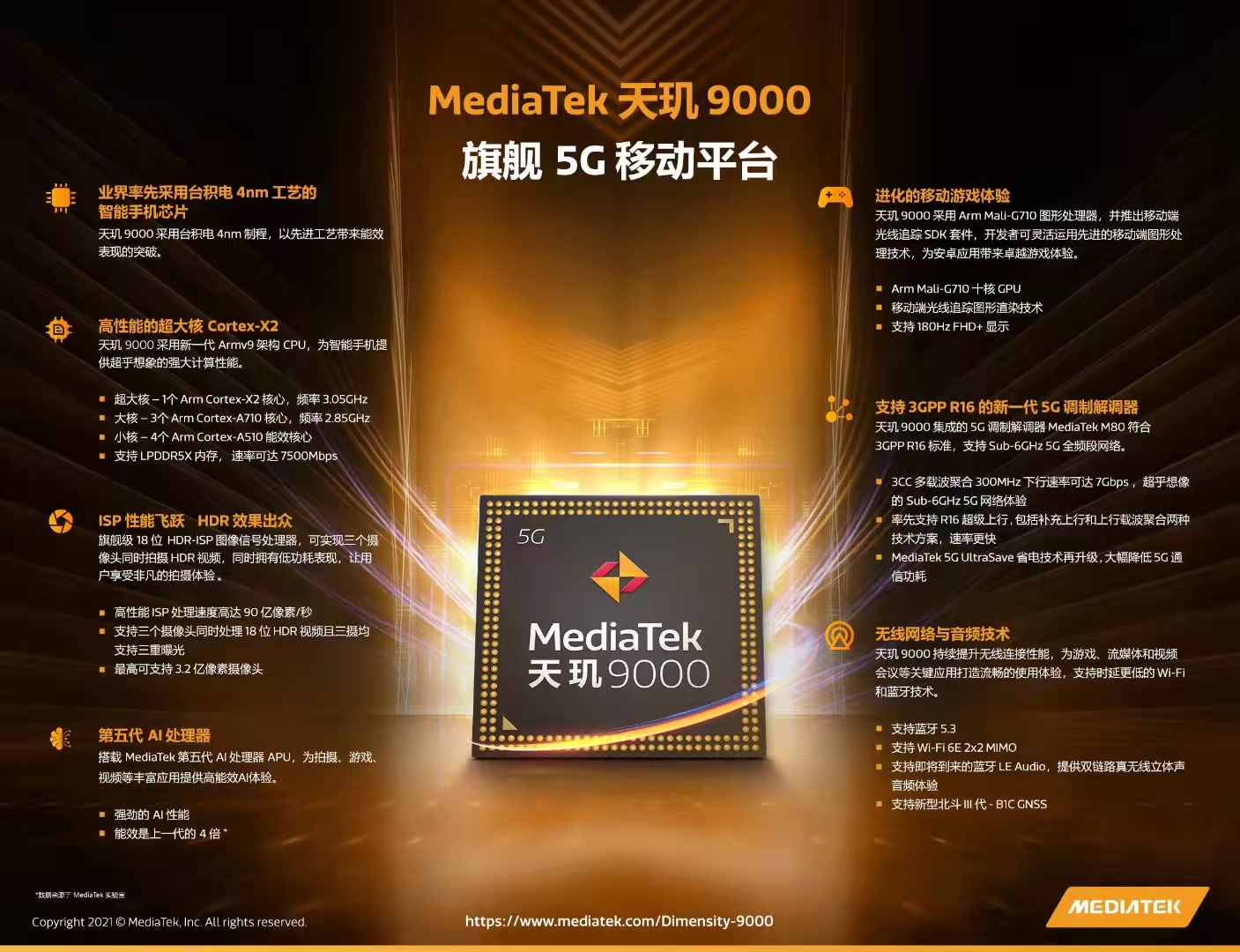

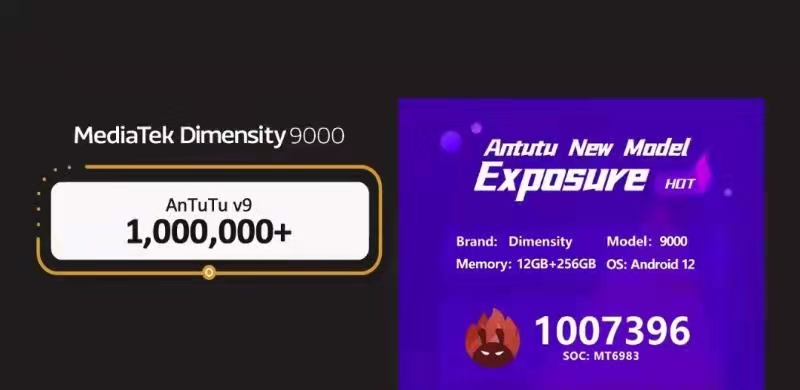

锚思科技讯】今天早上,联发科正式发布新一代旗舰处理器天玑9000,采用“1+3+8”三丛集架构,包括1个Cortex-X2 3.05GHz超大核,3个Cortex-A710 2.85GHz大核和4个Cortex-A510能效核心,GPU为ARM Mali-G710 MC10,集成6核APU。支持LPDDR5X内存,速率可达7500Mbps。安兔兔跑分突破100万,远远超过目前的安卓旗舰骁龙888+。

联发科天玑9000发布 全球首发台积电4nm工艺 安兔兔100W+

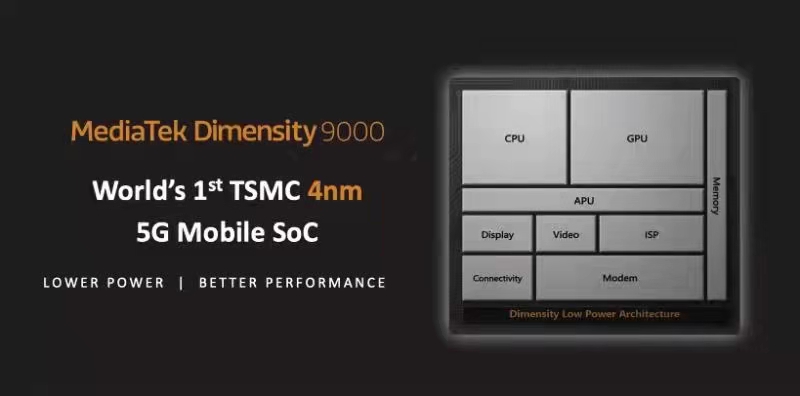

联发科天玑9000采用台积电4nm工艺制程打造,也是全球首款由台积电代工的4nm芯片。

联发科天玑9000最高支持WQHD+ 144Hz刷新率屏幕或者FHD+ 180Hz刷新率屏幕,支持HDR10+显示,支持2×2 Wi-Fi 6E、支持蓝牙5.3等。

联发科天玑9000发布 全球首发台积电4nm工艺 安兔兔100W+

联发科天玑9000搭载旗舰级18位HDR-ISP图像信号处理器,可实现三个摄像头同时拍摄HDR视频。内置高性能ISP处理速度高达90亿像素/秒,支持三重曝光,最高可支持3.2亿像素摄像头,同时搭载第五代AI处理器,为拍摄、游戏、视频等丰富应用提供高能效AI体验。

联发科天玑9000发布 全球首发台积电4nm工艺 安兔兔100W+

天玑9000集成的5G调制解调器MediaTek M80符合3GPP R16标准,支持Sub-6GHz 5G全频段网络3CC多载波聚合300MHz下行速率可达7Gbps,带来超乎想像的Sub-6GHz 5G网络体验,同时它率先支持R16超级上行,包括补充上行和上行载波聚合两种技术方案。

联发科天玑9000有望于明年Q1量产商用,小米、OPPO、vivo等品牌都会使用这颗芯片。

联发科天玑9000发布 全球首发台积电4nm工艺 安兔兔100W+

另外,据卢伟冰微博暗示,天玑9000芯片的价格就在1999元左右,堪称联发科史上最贵芯片。

点评

安卓芯片市场中高通和三星均有高端旗舰产品,而市场占有率不输于二者的联发科却一直混迹在中低端市场,这是联发科的痛。

联发科赶在高通之前拿出了自家的旗舰芯片天玑9000,在性能、影像、网络等方面全面升级,可以说是联发科史上最强芯片,也是它能否站上高端定位的关键。

从目前的数据来看,联发科天玑9000的表现足以站在安卓旗舰芯片的顶峰,当然能否站稳还要看月底高通骁龙8 Gen 1的表现。

从配置来说,二者CPU部分的差距不会很大,主要的差距体现在GPU、APU、ISP以及工艺制程等方面。从目前曝光的信息来看,骁龙8 Gen 1的GPU表现出乎意料的好,唯一能够对其有点挑战的就是满血状态下三星Exynos 2200的GPU。

从商用时间上来看,骁龙8 Gen 1也许要比天玑9000还要快一些,12月16日晚小米12系列就会首发。目前还没有天玑9000首发的消息,只知道在明年Q1商用。

大家觉着联发科天玑9000能战胜高通骁龙8 Gen 1坐上安卓阵营SoC之王的宝座么?
